一、環境條件
      環境溫度：18℃～22℃。
      相對濕度：80%。

二、儀器校正用主要設備
      校正電測量變送器使用的標準器包括數字多用表、多功能標準源。數字多用表、多功能標準源引入的校正誤差不大于被校正電測量變送器的最大允許誤差的五分之一。對電測量變送器的校正可以采用直接比較法，使用多功能標準源作為輸入變送器，一次被測量的量值（交流：電壓、電流）為定值，測量變送器二次輸出端的直流量，標準器為數字多用表。電測量變送器校正的原理圖如圖1所示。

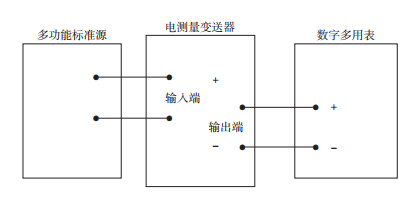

圖 1 電測量變送器校正接線圖

      按圖1進行接線，采用直接比較法，對電測量變送器的輸出電測量進行儀器校正。多功能標準源根據電測量變送器輸入端的需求輸入相應的電信號，通過變送器的信號轉換，采用數字多用表的測量功能測量變送器輸出的電信號。

      儀器校正點的選取如下：在電測量變送器輸出電流校正點應覆蓋所有量程及量程內的均勻性，一般建議選取3～5個儀器校正點，也可根據客戶的要求進行選定。
