一、項目背景　　
      國務院《計量發展規劃（2013-2020）年》中提出，要在高技術產業、 戰略性新興 產業、現代服務業等經濟社會重點領域，按照全產業鏈、全溯源鏈、全壽命周期、前瞻性的總體要求，研究具有產業特點的量值傳遞技術和產業關鍵技術和設備，構建國家產業計量校準測試服務體系?！妒袌霰O(jiān)管總局關于加強國家產業計量測試中心建設的指導意見（國市監計量〔2020〕72號）》中也明確了籌建國家產業計量測試中心的總體要求和主要任務，規范了籌建和驗收要求?！　?br/>
      中國中車作為高速列車產業裝備的引領者，為積極響應國家產業計量校準測試服務體系建設的需要，進一步發揮國家高速列車產業計量校準方面的技術優勢，做好國家高速列車產業發展的技術支撐，依托旗下龍頭企業中車四方股份公司組織籌建國家高速列車產業計量校準測試中心。該中心已于2018年8月28日獲得國家市場監督管理總局籌建批準。　　

      高速列車是指能以高速度持續運行的列車，最高行駛速度一般要達到200km/h 以上。我國高速動車組產品覆蓋時速200~250公里、300~350公里及以上速度級，已經形成了系列化、譜系化的高速動車組產品平臺，高速列車產業已成為支撐國家重大戰略實施和拉動國民經濟發展的重要支柱產業，為國民經濟建設、社會科學進步和綜合國力的提升做出了貢獻?！　?br/>
      高速列車主要采用輕量化鋁合金材料制造，具有運行速度高、運輸能力大、安全性能高、能源消耗少、污染環境輕、乘坐舒適、社會效益好、全天候運行的優點。材料性能直接關乎高速列車全壽命周期的運營安全，適用于高速列車的材料性能檢測技術的配套發展對支撐我國高速列車產業技術進步和可持續發展意義重大。

二、項目介紹　　
      車體是高速列車系統中最重要的組成部件之一，主要由司機室、底架、側墻、車頂、端墻及車下設備艙組成。車體斷面結構為雙層中空結構，由鋁合金型材和板材組焊而成，如圖1所示。底架、側墻、端墻所用鋁合金板材主要材質為7B05-T4、6082-T651、6005A-T6、5083-O；車頂、司機室所用鋁合金板材主要材質為 5083-O；底架所用鋁合金擠壓型材主要材質為 7B05-T5、6A01-T5、6005A-T6、6082-T6等。車頂、側墻、端墻、司機室所用鋁合金擠壓型材主要材質為 6A01-T5、6005A-T6、5083-H112 等。

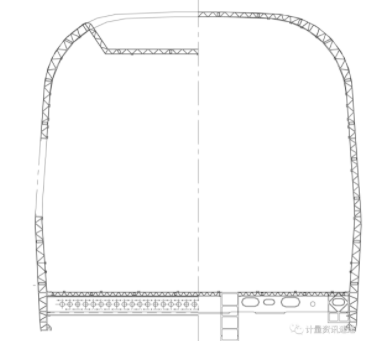

圖1 動車組車體斷面圖

（一）項目需求分析　　
      隨著我國鐵路跨越式發展，高速化軌道交通裝備及其制造技術的引進，使我國軌道交通裝備的水準迅速與國際接軌，軌道交通裝備制造業的技術水平得以快速提高?；谲壍澜煌焖侔l(fā)展對高速列車輕量化的要求，鋁合金材料因其優異的綜合性能以及成熟的異型截面和中空大截面擠壓技術，已被廣泛用于制造高速列車車體各主要部件，鋁合金材料全壽命周期的服役穩定性對列車的安全運營有著至關重要的影響，而腐蝕問題是影響材料安全服役的典型問題，其中的耐晶間腐蝕性能又是考量鋁合金材料耐腐蝕性能的重要指標。因此，建立適用軌道車輛特點的鋁合金晶間腐蝕測試方法，對潛在風險進行預警，從原材料角度保證列車安全運營成為本次研究的課題。軌道車輛用鋁合金材料晶間腐蝕測試存在的主要技術難點有： 　　

（1）國內、外鋁合金晶間腐蝕性能相關測試標準中規定了2xxx系、5xxx系以及 7xxx系鋁合金的測試方法，而決6xxx系鋁合金的晶間腐蝕性能測試則無明確標準；　　

（2）車體主要結構型材斷面形式多樣、復雜，根據不同型材各自的擠壓融合特點，找到不同斷面的薄弱區域，對取樣位置、數量進行規定，對于保證了型材檢驗可靠性至關重要。型材的薄弱區對車體結構的后期運行安全至關重要。

（二）項目開展
1. 項目調研
（1）鋁合金晶間腐蝕機理分析　　
      與均勻腐蝕相比，鋁合金更傾向于發生局部腐蝕，每個地方的腐蝕程度會不同，嚴重腐蝕區域一般所占的比例比較小，但其潛在的危害性比均勻腐蝕要大得多，所以局部腐蝕為鋁合金研究與防護的重點。在鋁合金中，與晶界相關的局部腐蝕類型主要包括點蝕（PC）、應力腐蝕開裂（SCC）、晶間腐蝕（IGC）和剝落腐蝕（EC）?！　?br/>
      晶間腐蝕是鋁合金在腐蝕溶液中發生的沿晶界或在晶界邊緣的地方向里慢慢擴展的一種局部腐蝕，會形成很多黑色的腐蝕溝和腐蝕坑，并且晶粒和晶粒之間存在相互分離的傾向，更有甚者還會發生一些晶粒從合金材料表面脫落的現象，出現嚴重的晶間腐蝕，嚴重降低了鋁合金的強度?？p隙腐蝕或者點蝕有機會逐漸發展為晶間腐蝕?！　【чg腐蝕的特征是：從宏觀角度來看，鋁合金表面似乎沒有發生什么變化，但在腐蝕嚴重的情況下，晶粒之間已經喪失結合力，表現為輕輕敲擊遭受晶間腐蝕的合金，已經發不出清脆的金屬聲，再用力敲擊時合金材料會碎成小塊，甚至形成粉狀，完全失去強度，造成零件和設備突然失效，因此它是一種具有較大破壞性的局部腐蝕，對列車的安全運營影響重大。從微觀角度來看，腐蝕是始發于表面，沿著晶界向內部發展，腐蝕形貌是在晶界上或者在晶界附近生成很多不規則形狀的腐蝕裂紋和腐蝕坑?！　?br/>
對鋁合金晶間腐蝕的研究主要包括三種理論：　　
a）晶格本體與晶界析出物之間的腐蝕電位差形成電偶腐蝕，從而致使晶間腐蝕的發生。　　
b）晶格本體與晶界析出物之間的擊穿電位差致使晶間腐蝕的發生。　　
c）由于晶界析出相的溶解，從而形成更強侵蝕性的閉塞區腐蝕介質，致使發生連續晶間腐蝕。 　　

一般情況下，鋁合金想要發生晶間腐蝕需要同時滿足下面三個條件：　　
①Al 基體與晶界析出相之間有腐蝕電位差，且電位差不小于 100mV?！　?br/>②在晶界處有析出相的連續分布?！　?br/>③有腐蝕環境的存在?！　?br/>
      在鋁合金中易于產生晶間腐蝕的主要包括：2xxx系鋁合金、5xxx系鋁合金、7xxx系鋁合金。因?yàn)?xxx系鋁合金基體與析出物的電化學性質接近，所以一般不發生晶間腐蝕，但是如果合金中有硅（Si）過剩、添加了銅（Cu）或者不合適的熱處理工藝，都會增加鋁合金的晶間腐蝕傾向性。晶間腐蝕的擴展速率比點蝕的要快，但是因?yàn)楦g溶液和氧氣（O2 ）在狹小的腐蝕通道中輸送較難，所以晶間腐蝕的深度是比較有限的。當向合金材料深的地方停止腐蝕時或者向深的地方腐蝕比較緩慢時，晶間腐蝕會沿橫向方向，而向整個合金表面擴展?！　?br/>
（2）國內外相關測試標準調研　　
      鋁合金晶間腐蝕測定相關 標 準 主 要 有：《GB/T 7998-2005 鋁 合 金 晶 間 腐 蝕 測 定 方法》 和《ASTM G110-92(Re2009) Standard Practice for Evaluating Intergranular Corrosion Resistance of Heat Treatable Aluminum Alloys by Immersion in Sodium Chloride + Hydrogen Peroxide Solution》。其中，GB/T 7998主要參考ASTM G110編制， 適用于2xxx系、5xxx 系、7xxx系鋁合金的檢查和測定， 未涉及6xxx系鋁合金；ASTM G110-92(Re2009) 標準中也未對 6xxx 系鋁合金晶間腐蝕的測定做細節性的說明。2. 研發過程　　

（1）樣本積累　　
      根據前期鋁合金性能測試分析經驗，選取具有代表性的鋁合金型材和板材為研究對象，針對擠壓融合特點進行平行取樣對比測試，取樣涵蓋同爐同批次、同爐不同批次和不同爐不同批次，確保足夠的樣本數，為測試標準的制定積累基礎數據，獲得適用于高速列車車體鋁合金用晶間腐蝕測試方法和評判依據?！　?br/>
（2）標準編制　　
      通過對既有鋁合金晶間腐蝕相關測試標準的分析，結合前期積累的數據，制定《軌道車輛用 6 系鋁合金材料晶間腐蝕試驗方法》，規定試驗試劑、試驗裝置、試驗條件、試驗步驟及試驗結果的評定方法，為材料的選用提供支撐。　　

為了保證標準的協調性和可操作性，結合和參考國內、外有關鋁合金材料晶間腐蝕技術資料，在標準條文中結合實際情況作了一些相應的規定，要點如下：　　
1）試驗試劑：開展試驗所需試劑的種類以及配比主要參考GB/T 7998-2005《鋁合金晶間腐蝕測定方法》中的規定?！　?br/>2）試樣要求：根據高速列車車體用鋁型材、鋁板材特點，結合前期積累的晶間腐蝕測試經驗，推薦了常用的試樣規格；為保證試驗結果具有代表性，規定每組平行試樣數量 3 個且取自同一批號材料；對于鋁型材，因其擠壓融合口通?？赡艽嬖诒∪醐h(huán)節，對這類典型區域須加以考量?！　?br/>3）試驗程序：溶液配制和試 驗 溫 度 參 照 GB/T 7998-2005《鋁合金晶間腐蝕測定方法》來 確 定， 試 驗 時 間 根 據 ASTM G110-92(Re2009) 和前期測試經驗來確定?！　?br/>4） 結果評定：依據 GB/T 7998-2005《鋁合金晶間腐蝕測定方法》中晶間腐蝕等級表，以腐蝕的最大深度對測試結果來進行等級劃分?！　?br/>
（3）成果運用　　
      通過軌道車輛用鋁合金材料晶間腐蝕性能評價技術研究，建立的鋁合金晶間腐蝕測試方法在標準動車組平臺上實現了運用?！　?br/>

（4）成果展現　　
      目前已申報《軌道車輛用 6系鋁合金材料晶間腐蝕試驗方法》企業標準，待頒布實施。隨著公司動車組產品全6系化發展戰略，通過建立企業標準，可客觀評價高速 列車用6005A、6A01以及6082材料是否可裝車使用，為協同供貨技術條件提供技術支撐。

三、項目總結　　
      通過分析國內外鋁合金晶間腐蝕相關測試標準，并結合對鋁合金晶間腐蝕機理的研究，從現車特點出發，開展大量樣本測試，完成了適用高速列車特點的鋁合金晶間腐蝕測試方法的建立，對潛在風險進行預警，從原材料角度保證列車安全運營。
