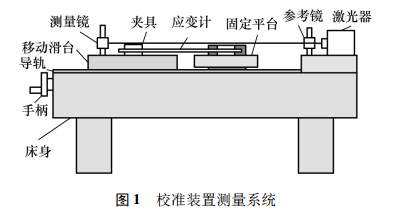

2009年華南理工大學研發了一種振弦式應變傳感器校準裝置，其形變范圍最大為3mm，千分表作為變形量的計量標準，應變測量的分辨力約0.1%。2011年張勇等人設計了一套振弦應變傳感器校準裝置，最大標距300mm，測量分辨力2m，光柵尺作為變形量的測量標準，分析測量不確定度約為0.2%。2016年麥英偉等人研制了振弦式應變計標定儀，用百分表作為變形量的計量標準，其分辨力為0.01mm。隨著科技的發展，在一些行業和領域中對應變計的精度要求越來越高。例如，2015年HuangW等人研制的應變計分辨力能可達到0.67n;2017年何祖源等人研制的光纖應變傳感系統中光纖應變傳感器分辨力達到4.5n。精度越來越高的應變計存在儀器校準難的問題，針對高精度應變儀器校準需求，我們采用激光干涉法測量應變計的長度變化量，設計了基于激光干涉法的儀器校準裝置，見圖1。



      該裝置主要由精密直線導軌、測量系統、移動滑臺、固定平臺、頻率采集儀、激光干涉儀組件和伺服電機構成。

      儀器校準時，應變傳感器的兩端分別安裝移動滑臺和固定平臺上，移動滑臺在絲杠的帶動下，產生微小位移，位移量可通過激光干涉儀測出。測量時，光軸與運動平臺移動方向一致，使應變計的測量線與光軸接近，可有效減小阿貝誤差的影響。儀器校準裝置的特點:用激光干涉儀作為應變計變化量的測量?jī)x器，其測量分辨力達到1nm，測量不確定度為U=110－6L(k=2)，L為示值。

      儀器校準裝置可滿足多種標距應變計儀器校準需求，標距最大可達500mm。采用伺服電機驅動移動滑臺運動，提高了儀器校準的準確性和儀器校準速度，通過軟件控制電機的運動，實現儀器校準過程的自動化。移動滑臺工作面呈長方形，有效減小運動過程中擺動或俯仰的影響?？稍谝粋€(gè)行程內中完成應變計拉伸和壓縮試驗。
