1. 儀器校準前的準備
1.1環境條件
      環境溫度：（15~35）℃；環境相對濕度：30％~80％。

1.2測量標準及其他設備
1.2.1示波器
      示波器應具有雙通道電壓輸入功能，并能對電壓測量功能進行儀器校準，同時要求可以測量時間。頻率響應大于50MHz，電壓輸入范圍優于50mV~20V。

1.2.2測試體模
      測試體?？刹捎梅卵骰蛳揖€式體模，其超聲仿組織材料應滿足：聲速為（154015）m/s，衰減系數（0.50.05）10-1dBm-1Hz-1。超聲仿組織材料的聲學特性不限于上述要求，如選用其他參數的超聲仿組織材料，需注明并對血流探測深度作適當修正。

1.2.3頻率計
      頻率計的準確度要求小于1010-6。1.2.4毫瓦級超聲功率計毫瓦級超聲功率計要求測量范圍大于1mW~500mW，分辨力小于0.1mW，不確定度大于10%。

2. 儀器校準方法
2.1超聲工作頻率示值誤差

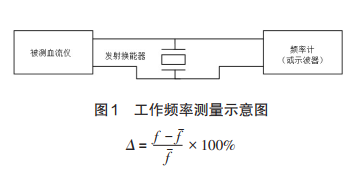

      將被測超聲經顱多普勒血流分析儀與頻率計按換發射能器激勵回路波形的連接方式，參照圖1所示。在測量范圍內均勻的選擇3個測量點，每點測量3次，超聲工作頻率的示值誤差應滿足1.1的要求。



式中：
;頻率測量誤差；
fˉ頻率測量平均值，MHz；
f頻率標稱值，MHz。

2.2血流速測量范圍及示值誤差
      將血流測試體模放置在固定的平面上，確保各試件的完整，將各部分按操作規范連接成閉合的通道，并保證通道內在整個測試過程中沒有氣泡。被測超聲經顱多普勒血流分析儀的換能器端面放置在血流測試體模最大探測深度的二分之一處，并將超聲經顱多普勒血流分析儀的聲功率、接收增益等調節在最佳處。

2.3血流速測量范圍

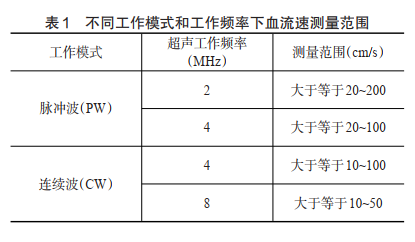

      按照表1，分別設置超聲經顱多普勒血流分析儀頻率，并將血流測試體模的流速分別設置為與之對應的最大、最小流速，記錄超聲經顱多普勒血流分析儀顯示的實際測量值，作為的超聲經顱多普勒血流分析儀的血流速測量范圍。



2.4血流速示值誤差
      測量血流速測量誤差時，將超聲經顱多普勒血流分析儀的探頭置于涂有耦合劑的掃描平面上，被測血流儀置于血流速度測量狀態，在血管內選擇適當?shù)娜訁^(qū)。體模的流速分別設置流速測量范圍的1/3和2/3處，每點測量3次。
= （vˉ-v）/v100%
式中：
血流速度測量誤差；
vˉ血流速度平均值，cm/s；
v血流速度標稱值，cm/s。

2.5超聲輸出功率
      對超聲經顱多普勒血流分析儀依次配接不同工作頻率和工作模式的探頭，用毫瓦級超聲功率計分別測量它們在TCD輸出為最小和最大時的實際超聲功率。
