1、儀器校驗方法
1.1經緯儀全功能檢定儀
      經緯儀全功能檢定儀的臥式多齒分度臺原是用于經緯儀的豎直角的檢定，多齒分度臺采用0.2的2324=552齒，相鄰牙的角度差為039'7.83，每24牙正好是15。由于該裝置將準直光管偏心外伸地安置在臥式多齒分度臺的旋轉部分上，導致旋轉部分重量過大，使臥式多齒分度臺承受偏心重載荷，干擾其嚙合，影響臥式多齒分度臺的精度。但是由于該裝置加裝了卸荷機構，臥式多齒分度臺的精度下降僅為0.16。臥式多齒分度臺的分度誤差與準直光管光軸相對臥式多齒分度臺的光軸變動量兩項誤差合成后小于1，滿足JJF15502015鉆孔測斜儀校驗規范中規定的優于4的多齒分度臺，因此可用于鉆孔測斜儀校驗。

1.2示值誤差的校驗

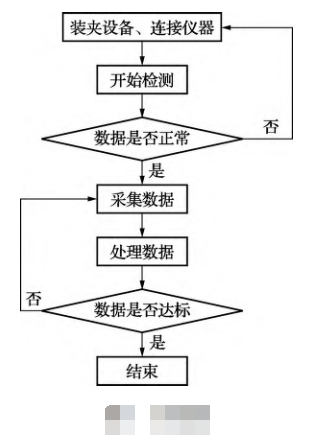

      鉆孔測斜儀校驗規范中使用分度臺對示值誤差進行儀器校驗，作業流程如圖所示。使用夾具將鉆孔測斜儀固定于臥式多齒分度臺上，將多齒分度臺置于0位置，記錄測斜儀讀數X1。將初次測量的位移數據作為基準點，該點位置測量三次，取得較穩定的值。首先順時針旋轉多齒分度臺，使用多齒分度臺5、10、15、20格值處以及15位置作為校驗點。首先順時針旋轉多齒分度臺039'7.83，記錄測斜儀讀數X2順次記錄Xi，直至將多齒分度臺旋轉至15位置時，記錄測斜儀讀數X15。此過程作為順時針旋轉的正行程。為了消除和減少儀器的零漂及裝配誤差，確保數據的可靠性，應在多齒分度臺旋轉至15位置時，將多齒分度臺反向旋轉至零位位置。正、反方向各測讀一次數據，取正反兩方向測斜儀讀數平均值作為該點的位移示值參與計算其角度值。逆時針旋轉時的操作與順時針操作步驟相同，觀測時記錄相關數據。但此時測斜儀讀數為負數只需將標準角度值作為負值與測斜儀觀測進行比較測試。



2、校驗數據處理

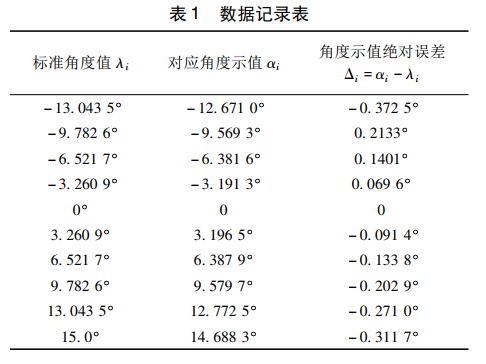

      為了準確高效地處理儀器校驗過程中采集到的數據，使用VC++開發了儀器校驗數據處理程序。該程序主要具有三方面功能:計算、圖形顯示、數據存儲。使用時，只需在該程序中輸入對應位置的讀數，即可計算得到角度示值誤差。同時，繪制出示值誤差曲線，有利于使用人員對數據進行分析。另外，手動錄入的儀器校驗數據和經軟件計算的校驗結果，可一鍵生成統一格式的表格，包含標準角度值、對應角度值、角度絕對誤差以及角度相對誤差。數據處理程序計算模型:鉆孔測斜儀上讀取到的數據是位移值，即Xi=Lsini中的Xi，單位為mm，其中L為導輪間距，一般為500mm，所以角度計算式為i=arcsin(Xi/500)。使用上述檢測方法，得到的測量結果如表1所示。使用此種儀器校驗方法得到的角度示值絕對誤差最大值小于0.4，可以滿足一般工程應用需求。



3、結語

      本文針對鉆孔測斜儀提出了一種使用經緯儀全功能檢定儀進行儀器校驗的方法，該方法可利用已有裝置進行儀器校驗，節約成本且可靠性好、易操作，能夠滿足一些非精確校驗情況下的要求，具有很高的實用價值。同時編寫了校驗數據處理程序，能快速高效地處理儀器校驗過程中采集到的數據，可以直觀顯示每個儀器校驗點的角度誤差并且能夠?qū)⑿ｒ灁?shù)據以統一格式保存，便于分析數據。
