一、項目背景
      LED顯示屏是一種新型平板顯示產品，可通過多個小尺寸的顯示模組拼接實現大尺寸甚至超大尺寸顯示效果。LED顯示屏憑借亮度高、功耗小、大型化、壽命長、耐沖擊和性能穩定等優勢在商場、酒店、影院、展館、交通樞紐、體育場館等公共場合廣泛使用。由于LED顯示屏的使用場合眾多且使用場景各異，其設計也根據使用場景的不同而不同，這對不同場景下的質量驗收提出了較高要求。

      2019 年10 月在武漢舉行的軍運會有來自110 個國家的近萬名現役軍人同臺競技，是世界軍人運動會歷史上規模最大、參賽人員最多、影響力最廣的一次盛會。軍運會場館中使用了兩塊超大尺寸LED顯示屏（面積124平方米和24.5平方米），項目完工后擬進行工程質量驗收，項目承擔單位咨詢相關計量校準技術機構均無對超大尺寸顯示屏的測試能力，于6月底咨詢到本中心，要求7月上旬務必完成對場館內兩塊超大尺寸LED顯示屏進行項目質量驗收，確保其各項性能指標滿足建設要求，按時投入使用。

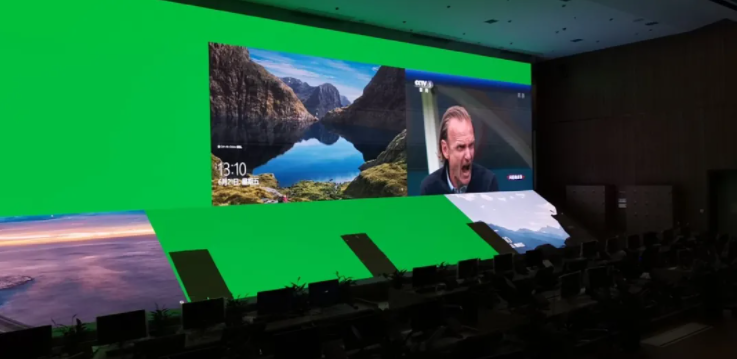

軍運會場館中124平方米LED顯示屏（長17.2米，寬7.2米）

      接到該委托測試任務后，經過多方確認，我們發現該任務的執行有以下難點：
1.超大尺寸顯示屏測量難題：通常實驗室設備能夠測試的顯示屏尺寸一般都在2.7平方米以內（100英寸，長2.2米，寬1.2米），面積小于2.7平方米的顯示屏能夠安裝于實驗室設備的測試平臺上，以實現各項顯示性能如亮度、色度、對比對、視場角等參數的測試，而這種超大尺寸的LED顯示屏無法直接使用實驗室現成的測試設備進行檢測。

2.現場非標準測試環境下的測量難題：顯示屏測試對測量環境是有嚴格要求，通常要求的測試環境為暗室，光照度小于1lx。而目前顯示屏已經安裝在場館中，不可能拆卸，且必須進行現場測量，場館的設施條件無法達到暗室要求。

3.測量結果準確性保障的問題：由于無法在實驗室中完成該檢測任務，我們必須將測試儀器設備長途運輸帶到現場開展檢測工作，儀器設備在長途運輸后是否會發生量值偏移是我們需要考慮的。

4.非標測試的問題：項目驗收指標中非標準測試項目眾多，很多無現成的測試方法可采用，需要預先制定科學合理的測試方法。

5.顯示屏特殊性能測試難題：為保證顯示效果，該顯示屏采用了超高刷新率，遠超普通顯示顯示屏的刷新率，信號捕捉非常困難。

6.測試周期短，任務緊急：10天時間需完成制定測試方法、開展所有項目的測試以及測試報告的編制（所有項目驗收必須在軍運會開始前3個月全部完成）。

二、服務措施和手段
      中心接到任務后緊急討論研究實施方案，經多次溝通確認，最終制定如下解決方案：
1.超大尺寸測試解決方案：對于亮度和色度測試，現場測量采用二維成像的圖像亮度色度計，在確保測量結果準確度的情況下，由于現場測試設備無法一次完成整個屏幕所有位置的顯示性能測試，我們采用分區域成像測試法：將顯示屏平均分成6個區域，在相同距離下對6個區域分別進行測量，再將得到的6張測試圖片通過圖像算法拼接起來，以得到整個屏幕各個位置的亮度和色度測量數據。對于視場角測試，現場測試無法實現，但我們根據測試原理，測量顯示屏拼接單元的視場角同樣可得到整個屏幕的視場角。因此我們隨機選擇大屏幕上的拼接單元模組，取下后送往實驗室開展測試。

2.現場為非標準測試環境的解決方案：我們專門定制遮光筒裝在光學測量儀器探頭前，對顯示屏光學參數進行測量，使得測量光路為暗室，有效避免了環境條件不符合測試要求的問題。

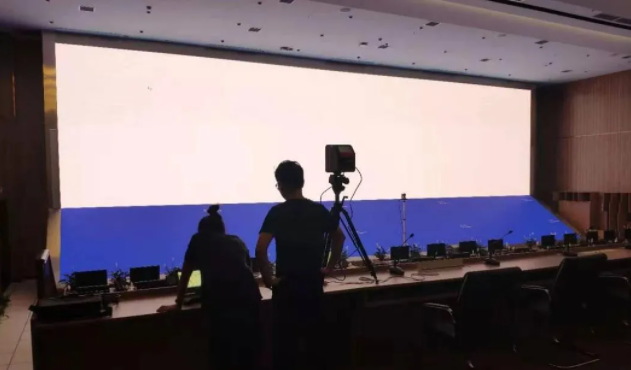

現場開展測試工作

3.測試結果準確性保障方案：為確保高精密測量儀器在長途運輸過程中不會因不可控因素造成量值偏移，影響測試結果的準確性，我們帶了多臺測試設備，在現場測試時用多臺設備同時測量同一個參數，并對測量結果進行比對來確認儀器的數值是否發生偏移從而保證測量結果的準確性。



實驗室視場角測試

4.非標測試解決方案：針對眾多的非標測試項目，我們編制了像素間距和密度、屏體工藝、帶電熱插拔、單點亮度/色度校正、水平和垂直視角、刷新率、抗干擾性、穩定性等多項有針對性的測試方法并付諸實施。

5.顯示屏特殊性能測試解決方案：針對顯示屏超高刷新率測量難題，我們使用高速光度探測器配合示波器對信號進行采集，并對采集的時序信號進行傅立葉變換到頻域，找出需要的測量數據。

6.全力以赴保證時限：從接到該項測試任務到要求完成的時間為10天，任務重大而緊急，中心立即安排技術人員前往現場進行溝通確認，方案制定后測試工作現場與實驗室同時進行，合理安排測試項目的進行順序，最終按時完成全部測試任務。

三、服務效果
      該任務的完成得到了軍運會施工方的認可和好評，為軍運會的順利舉辦提供了堅實的質量技術保障。施工方負責人主動留下我們的聯系方式，希望在今后其他項目中繼續與我們合作。中心也會在今后的工作中繼續攻堅克難，提升服務能力，以適應越發復雜多變的測試環境和測試需求，為更多的重大項目提供高質高效的技術支持。
 作者：江蘇省蘇州市計量測試院（國家平板顯示產業計量測試中心（蘇州））　黎俊　劉玉龍　閔林
